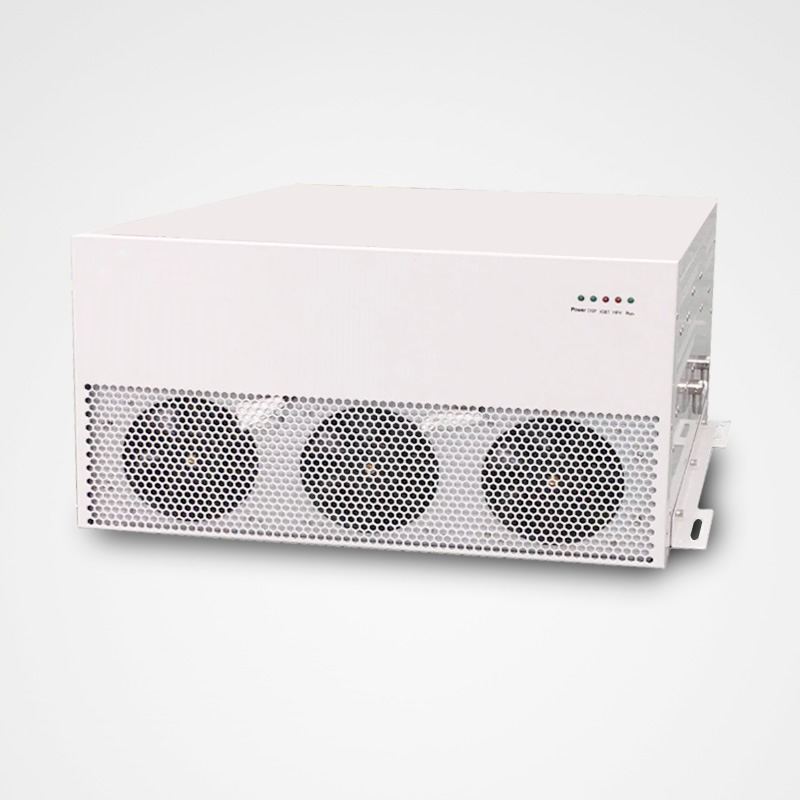

SVG靜止無功發生器概述

SVG無功發生器又稱之為無功補償裝置主要由三個基本功能模塊構成，分別為：檢測模塊、控制運算模塊及補償輸出模塊。其工作原理為由外部CT檢測系統的電流信息，然后經由控制芯片分析出當前的電流信息、如PF、S、Q等；然后由控制器給出補償?shù)尿?qū)動信號，再由電力電子逆變電路組成的逆變回路發出補償電流。無功發生器SVG采用可關斷電力電子器件（IGBT）組成自換相橋式電路，經過電抗器并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流。迅速吸收或者發出所需的無功功率，實現快速動態調節無功的目的。作為有源型補償裝置，不僅可以跟蹤沖擊型負載的沖擊電流，而且可以對諧波電流也進行跟蹤補償。

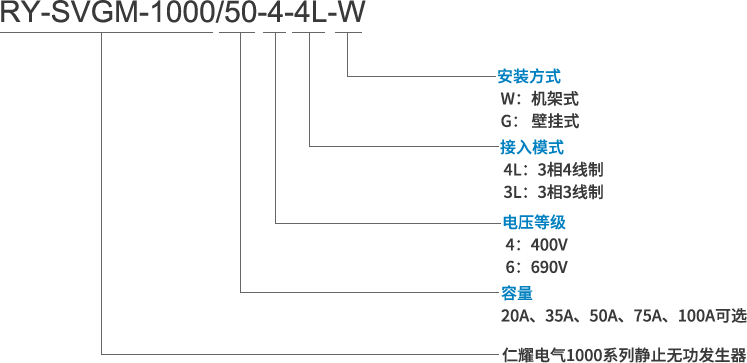

SVG無功發生器型號及其含義

主要實現作用

◆ 穩定弱系統電壓；
◆ 減少傳輸損耗；
◆ 增加傳輸能力，使現有電網發揮效率；
◆ 提高瞬變穩態；
◆ 增加小干擾下的阻尼；
◆ 增強電壓控制及穩定性；
◆ 緩沖功率振蕩。

SVG無功發生器主要特點

1、裝置具備多種補償模式（諧波、無功、三相不平衡、電容器投切控制），可同時進行上述各種補償，并可設置諧波、無功、三相不平衡補償容量的比例，全面解決低壓配電側電能質量問題；
2、裝置可同時濾除2～50次的諧波，也可根據設置濾除2～50次內特定次數諧波；
3、裝置能夠動態平滑補償感性、容性無功功率，補償后系統功率因數大于0.99；
4、額定容量?jī)?nèi)補償后系統三相有功負荷電流不平衡度小于5%；
5、響應速度快、可控性高、自動限流功能，不會發生過載；
6、無論是諧波濾除、無功補償還是三相不平衡補償，裝置都可以根據系統諧波電流、無功功率、三相不平衡負荷自動補償，不會出現過補償問題；
7、模塊化設計，具有機架式、壁掛式等多種安裝方式，可多機并聯運行，滿足實際需求。
8、具有多重保護功能，過流、過壓、過溫、相序錯誤、缺相等。
9、配置RS485、CAN標準通信接口，可以實現與其它單元設備進行信息交換，也可配置有線/無線通信模塊實現遠程數據監測。

SVG性能指標參數

SVG無功發生器對比傳統的LC濾波回路的優勢

相較于傳統的LC濾波回路，SVG主要有無功補償性能優良、支持補償不平衡負載及補償零序諧波電流（主要為3次）的優點，而這些都是傳統LC回路組成的補償電路所不具備的功能。具體對比數據如下表中所示：

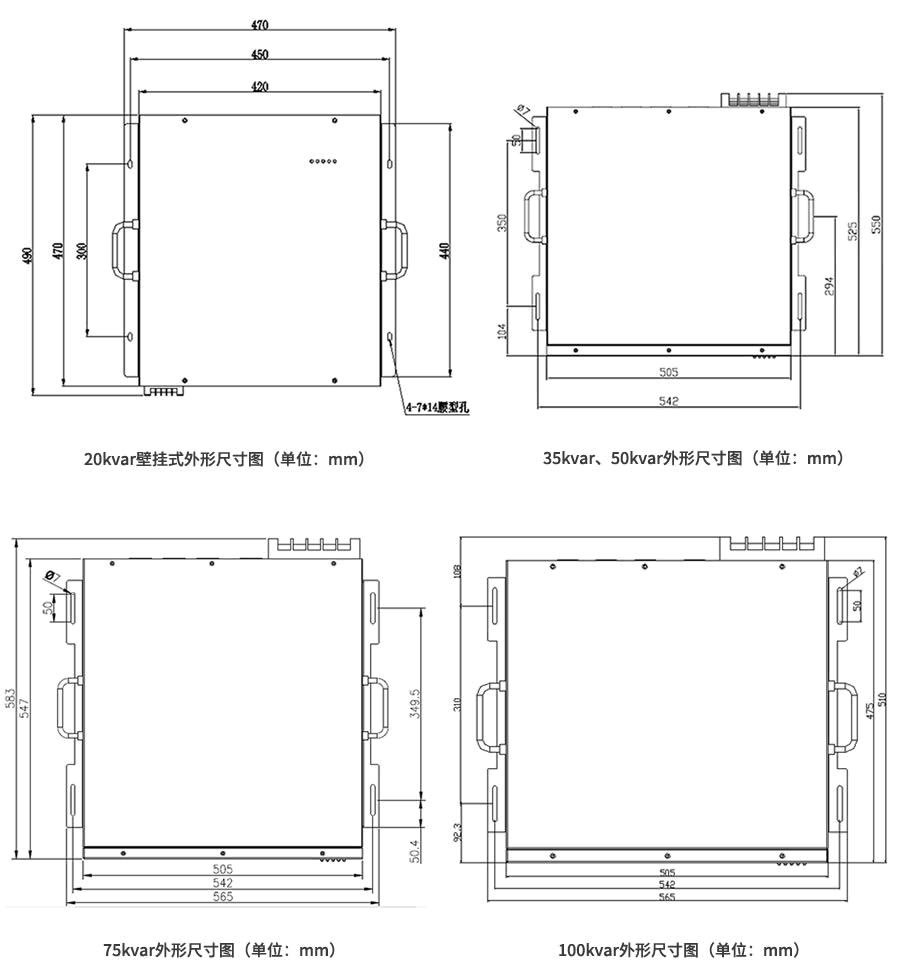

SVG無功發生器安裝尺寸及規格參數
